一、用途
本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。適用于冶金，建筑，化工，食品，機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。
二、使用條件
    本系列制動器在下列條件下能可靠的工作
1、海拔高度不超過2000m.空氣相對濕度不超過85%；
2、周?chē)橘|(zhì)中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃；
3、工作環境溫度-5～+40℃，摩擦片表面不得有油污；
4、絕緣等級為B級，防護等級為IP23,電壓波動范圍不超過+5％～和-15％；
5、工作氣隙不得超過最大工作氣隙；
6、安裝方式：軸向水平安裝，軸向垂直安裝
7、工作方式：間歇式工作，連續式工作。
三、產品結構和工作原理

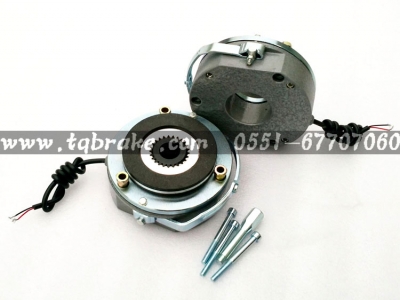

    該系列制動器由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、手動釋放裝置等組成。安裝于電機后端蓋上（或設備的法蘭盤上），調整安裝螺釘使氣隙到規定值；花鍵套固定于軸上，制動盤在花鍵套上可軸向滑動，制動時產生制動力矩。
當制動器的線圈通電時，線圈產生磁場，銜鐵被磁力吸向磁軛，銜鐵與制動盤脫開，此時制動盤被電機軸帶著正常轉動；當線圈斷電時，磁場消失，銜鐵被彈簧的作用力推向制動盤，產生摩擦扭矩而制動。扳動“手動釋放裝置”或擰緊“螺釘釋放裝置”，也可使銜鐵釋放，方便設備的安裝和調節。

四、產品尺寸型號

五、安裝與氣隙調整
1.放松空心螺栓：將空心螺栓旋入磁軛體內，
2.裝上安裝螺釘，用塞尺保證工作氣隙到規定值，
3.旋出空心螺栓鎖緊到電機后端蓋或法蘭盤上。
六、整流裝置線路
該系列制動器電壓為直流電壓，一般為99V和170V.
本公司有ZL和KZL兩種專為制動器配套的整流電源，其功能為慢制動和快制動，具有輸出和輸入線路，保護電路，體積小，性能可靠，可直接裝在電機接線盒內。
七、注意事項
1、摩擦片屬磨損件，磨損后，氣隙將增大，當其超過最大允許值時，應進行重新調整，否則會影響正常工作，甚至損壞制動器和電機。
2、當設備工作頻繁，制動時，應定期檢查其安裝螺釘有無松動，如有松動，應重新調整旋緊后再使用。
3、如安裝后，使用時有異常情況，應檢查安裝方式，按說明書進行調整。
八、購貨須知
購貨時請注明產品規格、型號、名稱、數量；特殊要求（如：電壓變化，絕緣要求等）請另行注明。零部件可單獨訂購。
